PW-spray采用了一体式结构设计，同时融合了包括镜头保护装置在内的多项自主研发技术，能够对分散在空气中的雾滴、液滴进行无接触测量。全直流供电保证了该款仪器同时拥有优良的测试精度及测试重复性。透镜设计和光路系统优化，使仪器在0.1μm-360μm量程内无盲区测量。PW-spray采用φ110mm大口径标准傅里叶变换镜头，并采用了**先进的镀膜工艺，光信号透过率可达99.7%，减少了镜头反射对测量数据的影响，**的提高了测量的准确性及稳定性。大口径镜头的采用保证了小颗粒散射信号的无丢失通过，保证了样品测量数据的全面性、准确性、无突变性。
执行标准：GB/T 19077-2016/ISO 13320:2009
外观尺寸：612mm×230mm×300mm
产品特点
110mm大口径镜头 | 进口Opnext大功率光纤输出半导体激光器 |
三镜头光路 | 镜头空气导流技术 |
镜头镀膜工艺 | 超高速采集主板 |
雾化器专用 | 高、低浓度动态补偿技术 |

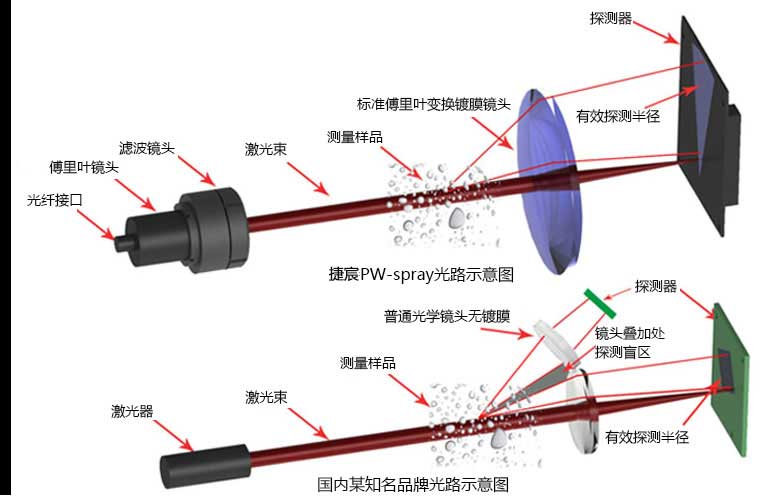

下图为PW-spray与国内某知名品牌光路对比示意图，spray无论光路设计的先进性还是硬件性能都占先，下图某品牌产品采用了成本低廉的普通半导体激光器及小口径镜头叠加工艺（对外宣传三镜头），镜头有效的通光孔径一般不会大于镜头直径的2/3，外缘部分光信号会产生畸变，畸变光信号会严重影响数据的真实性，两个镜头叠加区域出现了大量的散射光丢失，镜头叠加处后方出现了大面积探测盲区。通过测量对比此区域为医用超声雾化器测量数据的关键区域，多数样品出现数据突变现象。PW-spray粒度仪集先进设计、超强硬件配置于一身，有力的保证了仪器的稳定性及测量数据的真实性。
适用范围
PW-spray适用于医疗雾化器、雾化药品、各种气雾剂、喷雾剂等小型喷雾设备，尤其适用于国家药典中对吸入型气雾剂、喷雾剂、粉雾剂等粒度测试要求。
产品参数
测量原理 | 全量程激光衍射 |
粒径范围 | 0.1μm-360μm（全量程） |
探测系统 | 62通道均匀交叉及面积补偿多方位阵列 |
激 光 器 | 进口大功率光纤输出半导体激光器，波长635nm，功率最大20毫瓦 |
镜头口径 | φ110㎜大口径标准傅里叶变换镀膜镜头 |
光学模型 | 全量程米氏散射理论，包含高浓度多重散射动态补偿技术 |
滤波方式 | 三镜头滤波技术,傅里叶变换镜头+滤波镜头 |
采集主板 | 16bit,200kbs超高速采集主板 |
浓度范围 | 最低遮光度3%，最高遮光度90%（光学浓度） |
进样方式 | 开放式雾滴无接触测量 |
保护功能 | 气幕保护 |
测量时间 | 典型值＜10秒 |
测量精度 | 准确性、重复性Dv50均优于±0.5%（NIST可溯源标准样品） |
环境温度 | 0°C-45°C |
环境湿度 | 10%-85%相对湿度（无结凝） |
电源要求 | 220V(±20V),50Hz–60Hz |
执行标准 | GB/T 19077-2016/ISO 13320:2009 |
外观尺寸 | 612mm×230mm×300mm |
仪器重量 | 15kg |
技术详解
全直流供电仪器使用了外置适配器全直流供电技术，仪器内部没有220V交流电进入，消除了交流电对仪器信号采集的干扰，仪器测量更稳定更安全。
防尘防震仪器的防震处理使仪器具有了更稳定的光路系统，探测器几乎无需调整。
小巧便携在粒度仪领域实现了**意义上的便身携带，**实现了走到哪带到哪，超高稳定光学系统保证仪器无需调整随时检测样品。
强大软件PW-spray配备了喷雾粒度仪最强大的分析软件，该软件能够快速处理测试过程中所有经过激光束雾滴的光散射信号并转换为粒度分布实时显示。从而有效保证测试结果具有超高的代表性。
超高速主板PW-spray配备了超高速主板，200kbs的采样速度，雾滴在激光光束中0.1s即可得出准确结果。
