真空干燥箱的真空泵选择：常用真空泵应用全解析

在真空干燥箱的运行中，真空泵的核心任务只有两个：一是快速移除干燥箱内的空气，建立低氧环境；二是持续抽出物料中蒸发出的水汽和溶剂蒸气，维持所需的真空度。但这个看似简单的任务，却因工艺温度、溶剂种类、洁净度要求和投资成本的不同，对应着截然不同的泵型选择。

目前，工业与实验室中与真空干燥箱配套的主流真空泵，可分为油封式机械泵、干式机械泵、罗茨增压泵、扩散泵/分子泵四大类。下面我们逐一解析。

（图源网络，侵删）

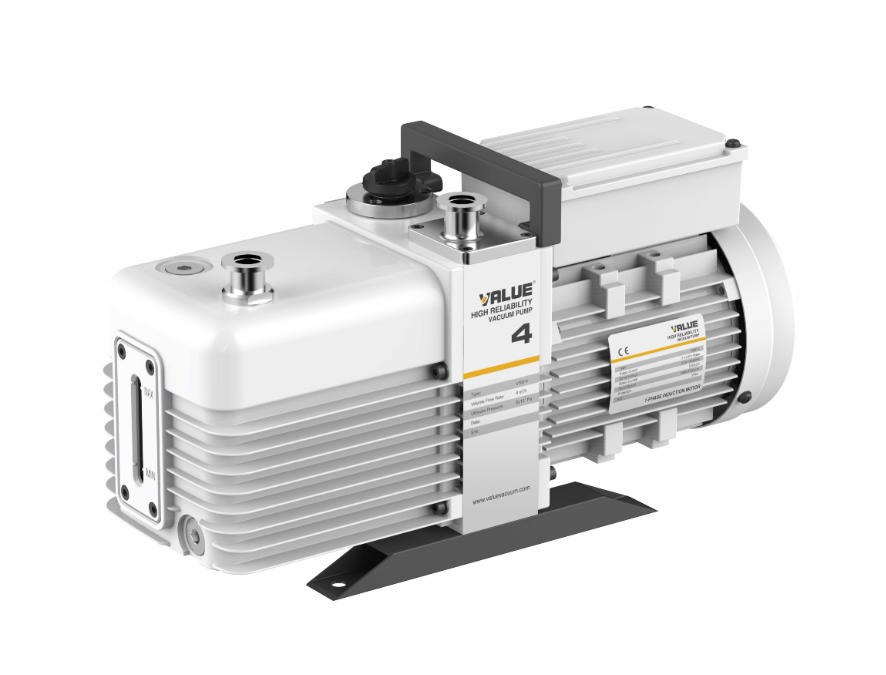

一、油封旋片式真空泵：最广泛应用的“多面手”

这是最常见的真空泵，从实验室小型台式机到大型工业烘箱，都能看到它的身影。

工作原理：依靠偏心转子在泵腔内旋转，将气体吸入、压缩并排出。泵油在内部起到润滑、密封和冷却的多重作用。

性能特点：极限压力可达0.05~1Pa（取决于级数），抽速范围宽广，性价比极高。

在干燥中的应用场景：

适用于含水量不高、不含腐蚀性或低沸点溶剂的物料干燥，如常规热处理、陶瓷胚体脱水、电子元器件烘烤。

搭配冷阱使用时，可处理部分弱有机溶剂，但需严格控制进入泵腔的蒸气量。

使用精髓：

勤换油是保命法则。水汽和溶剂会污染泵油，导致极限真空下降。建议每次干燥高湿物料后，检查油质，一旦乳化（呈牛奶状）立即更换。

气镇阀（GasBallast）要善用。在抽取大量水汽时，打开气镇阀，允许少量空气进入压缩腔，可有效防止水蒸气在泵内凝结，延缓油品变质。

（图源网络，侵删）

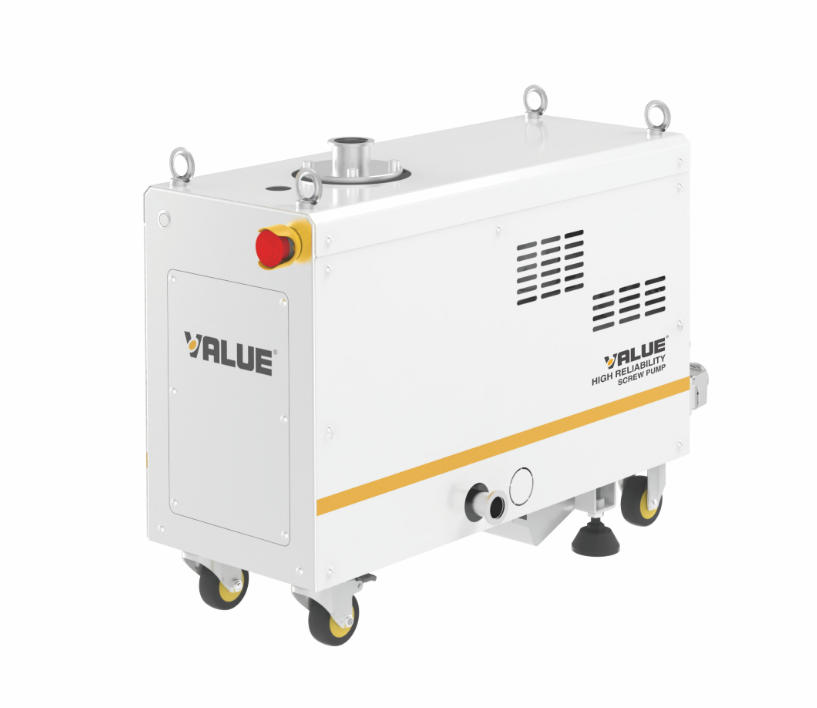

二、干式真空泵：洁净工况的“贵族”之选

干式泵指在抽气过程中，泵腔内完全无油，不依赖油液密封。常见的类型有爪式、螺杆式、涡旋式和多级罗茨式。

工作原理：通过一对相互啮合但无接触的转子高速旋转，实现气体的输送和压缩。

性能特点：极限压力可达1~10Pa，抽速稳定，最大的优势是无油蒸气返流，能获得极其洁净的真空环境。

在干燥中的应用场景：

精密电子、锂电池材料、光学镀膜前处理等对洁净度要求极高的干燥工艺。

处理易氧化、高纯度物料时，干式泵不会因油分子返流而污染产品。

更适合配合冷阱处理强腐蚀性或高沸点溶剂（如DMF、NMP），因为无油环境更耐化学侵蚀。

使用精髓：

转子间隙是生命线。干式泵对固体颗粒物极其敏感，进入的粉尘会磨蚀转子，导致间隙增大、抽速骤降。入口必须加装高效粉尘过滤器。

冷却系统不可忽视。干式泵压缩过程中产生大量热量，需确保循环冷却水或风冷散热正常，否则高温会导致转子卡死。

三、罗茨增压泵（机械增压泵）：大抽速的“加速器”

罗茨泵本身不能单独从大气压开始工作，必须作为“二级泵”，串联在旋片泵或干式泵的前级使用。

工作原理：靠两个“8”字形转子反向同步旋转，将气体从入口“推送”到出口，不对气体进行压缩，而是增加其流速。

性能特点：能在1~100Pa的压力区间内提供巨大的抽气速率（可提升数倍至数十倍），但极限压力有限（约1Pa）。

在干燥中的应用场景：

适用于大型工业烘箱、批量式真空干燥，要求快速抽空和大量水汽瞬时脱除的场合。

尤其适合冻干机（冷冻干燥）的升华阶段，能迅速将升华出的水蒸气移走。

使用精髓：

必须配前级泵，且前级泵的抽速要达到罗茨泵的1/10以上，否则会导致罗茨泵过载发热。

压差保护：启动时需关注进出口压差，压差过大（超过3000Pa）会因气体摩擦导致转子急剧升温膨胀，发生“咬死”事故。通常需待前级泵将系统抽至1000Pa以下再启动罗茨泵。

（图源网络，侵删）

四、扩散泵与分子泵：高真空的“终极挑战者”

当干燥工艺需要极高真空度（<10⁻²Pa）时，需要引入这二者。它们通常也作为二级泵使用。

扩散泵：通过加热硅油产生高速油蒸气射流，携带气体分子定向排出。结构简单，无运动部件，但会反油。

分子泵：依靠高速旋转的涡轮叶片，将气体分子从入口“打”向出口。极限真空极高（可达10⁻⁶Pa），洁净无油。

在干燥中的应用场景：

高精度电子材料、航空航天部件、真空钎焊前除气等极苛刻工艺。

需要注意的是，分子泵极其脆弱，在高湿、高粉尘、高溶剂浓度下无法工作，必须配合强力冷阱和粗抽泵将压力降至1Pa以下，且确保气体绝对洁净才能开启。

使用精髓：非专业高真空操作人员不建议触碰此类泵型，其维护成本和风险远高于收益，除非工艺不得不为。

综合选型对比：一张表看懂怎么选

两大核心操作禁忌（避坑指南）

1.绝对禁忌：严禁在未开启冷阱或冷阱未达温的情况下，将高湿气体直接抽入油旋片泵和分子泵。前者会瞬间乳化报废，后者会直接损坏涡轮叶片。

2.启动顺序：对于带罗茨泵或分子泵的系统，必须遵循“先开前级泵，后开增压泵；先关增压泵，后关前级泵”的顺序。这如同开车要先挂挡再踩油门，顺序颠倒将直接导致设备抱死或烧毁。

匹配工艺，方能“泵”发动力

真空泵的选择，本质上是一场关于效率、洁净度、耐腐蚀性和投资成本之间的权衡艺术。对于90%以上的常规高温真空干燥任务，一台质量过硬的油封旋片泵加上一台性能达标的冷阱，已经能出色完成使命。只有在面对精密洁净或大规模快速干燥的极端要求时，才需考虑升级至干式泵或罗茨泵组。

请记住：没有最好的泵，只有最匹配工艺的泵。理解每一种泵的“脾气”，并在日常运维中给予它们应有的呵护（如定期换油、清洁滤芯、检查冷却），这些沉默的金属心脏才能持续为您的产品提供稳定、强劲的真空动力。

（本文覆盖常规真空干燥系统选型，特殊腐蚀性、易燃易爆工艺需额外参照防爆标准及耐腐蚀规格书。）
